ct as a Chief Mechanical Design Engineer, Senior Industrial Designer, Technical Illustrator and Professional CGI Product Visualization Artist specialized in aerospace and defense precision machined components.
Your objective is to create a photorealistic engineering visualization that could be published in a mechanical design dossier or manufacturing catalogue.
The final image must look as if it had been rendered in SolidWorks Visualize Professional, KeyShot Studio or Autodesk VRED, not generated by AI.
REFERENCE IMAGES
Two reference images are provided.
Reference Image A (Highest Priority)
Technical drawing of the Bush.
Use this drawing as the ONLY authoritative source for:
geometry
proportions
diameters
chamfers
heights
threaded hole
machining details
Do NOT invent or modify any feature.
Maintain dimensional fidelity.

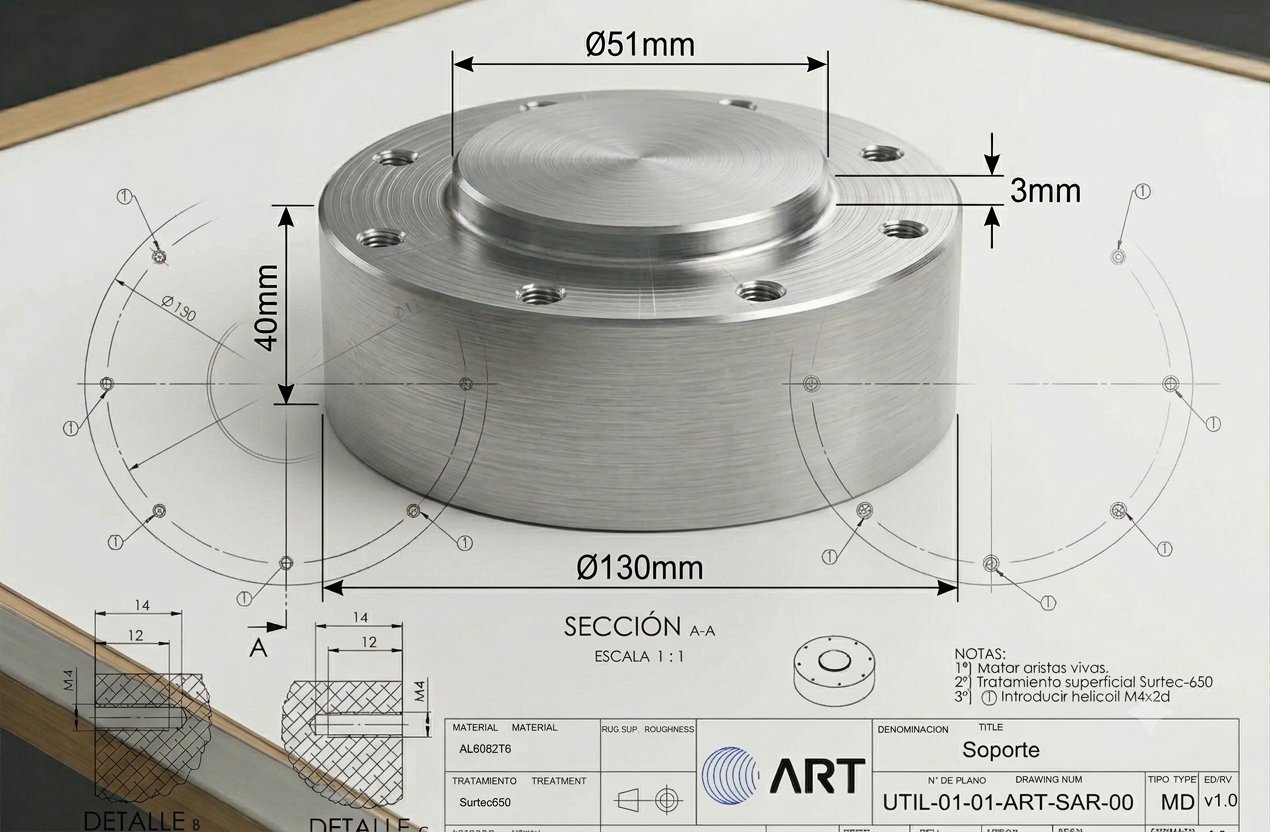

Reference Image B (Style Reference Only)
Image of the component called "Soporte".
Use this image ONLY for:
camera angle
scene composition
lighting
metallic appearance
rendering quality
engineering drawing layout
drafting paper aesthetics
dimension annotation style
presentation
Do NOT copy the geometry of the Soporte.
Only replicate its visual language.
GEOMETRY (Mandatory)
Manufacture exactly one precision CNC machined Bush.
Overall dimensions:
Outside diameter
Ø22 mm
Overall height
13.5 mm
Central threaded hole
M12 metric thread
Through hole.
Three external chamfers
1 × 45°
Upper edges slightly broken.
Lower edges lightly chamfered.
Perfect concentricity.
Perfect cylindrical surfaces.
Visible precision turning marks.
No additional holes.
No decorative features.
No modifications.
No artistic interpretation.
MATERIAL
Duplex Stainless Steel
EN10088
X2CrNiMoN22-5-3
Premium CNC machining finish.
Surface roughness
Ra 1.6
Uniform metallic tone.
Very fine radial machining marks.
Visible circular lathe tool paths.
Extremely clean.
No oxidation.
No scratches.
No fingerprints.
No oil.
No casting texture.
No forged appearance.
MANUFACTURING QUALITY
Component manufactured on a high-end CNC turning center.
Micron-level precision.
Perfect concentricity.
Sharp transitions.
Controlled chamfers.
Industrial production quality.
Aerospace component appearance.
PHOTOREALISM
Physically Based Rendering (PBR)
Ray Tracing
Global Illumination
HDRI Studio Lighting
Micro Surface Detail
Accurate Fresnel reflections
Anisotropic metallic reflections
Extremely realistic machining marks
Ultra realistic stainless steel
No CGI appearance
No plastic look
LIGHTING
Professional industrial product photography.
Soft HDRI lighting.
White studio.
Neutral reflections.
Clean shadows.
Balanced exposure.
High dynamic range.
CAMERA
Three-quarter isometric perspective.
Approximately 35 mm focal length.
Eye-level slightly above center.
Component centered.
Large subject.
Technical drawing visible beneath.
COMPOSITION
Replicate the composition language of the supplied Soporte image.
The Bush must appear floating visually above its engineering drawing.
Engineering drawing occupies the entire background.
Large centered product render.
Dimension callouts surrounding the object.
Professional drafting layout.
Minimalist.
Elegant.
Mechanical engineering presentation.
ENGINEERING DRAWING
Generate a clean ISO mechanical drawing beneath the rendered component.
Include subtle:
construction lines
center marks
section indicators
leader arrows
dimension arrows
projection lines
technical circles
reference geometry
The drawing must look authentic but must never compete visually with the rendered Bush.
DIMENSIONS TO DISPLAY
Display only these dimensions:
Ø22 mm
13.5 mm
M12
Dimension typography:
ISO CAD style.
Thin black lines.
Professional engineering arrows.
No unnecessary annotations.
TITLE BLOCK
Bottom-right title block.
Professional ISO layout.
Title
Bush
Material
Duplex Stainless Steel
Finish
Ra 1.6
Scale
2:1
Drawing Number
BUSH-01
Revision
A
No logos.
No company names.
IMAGE QUALITY
Ultra photorealistic
Industrial visualization
Engineering catalogue quality
Product brochure quality
Ultra High Detail
8K texture fidelity
4K final rendering
Extreme sharpness
Professional color management
Realistic metal reflections
Microscopic machining detail
IMPORTANT CONSTRAINTS
Reference Image A defines the geometry.
Reference Image B defines only:
lighting
camera
composition
presentation
technical drawing aesthetics
render quality
Never alter the Bush geometry to resemble the Soporte.
Maintain dimensional accuracy.
Maintain manufacturing realism.
Generate an image indistinguishable from a real CAD rendering.
NEGATIVE PROMPT
Avoid:
AI generated appearance
cartoon
illustration
anime
plastic
toy
low poly
matte metal
rough casting
forging texture
dirty metal
rust
oil
scratches
fingerprints
incorrect chamfers
incorrect thread
wrong proportions
incorrect dimensions
extra holes
distorted perspective
CGI appearance
fake reflections
poor machining marks
blur
noise
watermarks
logos
text artifacts
hallucinated dimensions
duplicate objects
multiple parts
background clutter
ct as a Chief Mechanical Design Engineer, Senior Industrial Designer, Technical Illustrator and Professional CGI Product Visualization Artist specialized in aerospace and defense precision machined components.
Your objective is to create a photorealistic engineering visualization that could be published in a mechanical design dossier or manufacturing catalogue.
The final image must look as if it had been rendered in SolidWorks Visualize Professional, KeyShot Studio or Autodesk VRED, not generated by AI.
REFERENZBILDER
Zwei Referenzbilder werden bereitgestellt.
Referenzbild A (Höchste Priorität)
Technische Zeichnung der Buchse.
Verwenden Sie diese Zeichnung als EINZIGE maßgebliche Quelle für:
Geometrie
Proportionen
Durchmesser
Fasen
Höhen
Gewindebohrung
Bearbeitungsdetails
Erfinden oder modifizieren Sie KEINE Merkmale.
Behalten Sie die Maßhaltigkeit bei.
Referenzbild B (Nur Stilreferenz)
Bild des Bauteils namens „Soporte“.
Verwenden Sie dieses Bild NUR für:
Kamerawinkel
Szenenkomposition
Beleuchtung
Metallisches Aussehen
Rendering-Qualität
Layout der technischen Zeichnung
Ästhetik des Zeichenpapiers
Stil der Maßanmerkungen
Präsentation
Kopieren Sie NICHT die Geometrie des Soporte.
Reproduzieren Sie nur dessen visuelle Sprache.
GEOMETRIE (Obligatorisch)
Fertigen Sie genau eine präzisions-CNC-gefräste Buchse.
Gesamtabmessungen:
Außendurchmesser
Ø22 mm
Gesamthöhe
13.5 mm
Zentrale Gewindebohrung
M12 metrisches Gewinde
Durchgangsbohrung.
Drei externe Fasen
1 × 45°
Obere Kanten leicht gebrochen.
Untere Kanten leicht angefast.
Perfekte Konzentrizität.
Perfekte zylindrische Oberflächen.
Sichtbare Präzisionsdrehspuren.
Keine zusätzlichen Bohrungen.
Keine dekorativen Merkmale.
Keine Modifikationen.
Keine künstlerische Interpretation.
MATERIAL
Duplex-Edelstahl
EN10088
X2CrNiMoN22-5-3
Hochwertige CNC-Bearbeitungsoberfläche.
Oberflächenrauheit
Ra 1.6
Gleichmäßiger Metallton.
Sehr feine radiale Bearbeitungsspuren.
Sichtbare kreisförmige Drehwerkzeugbahnen.
Extrem sauber.
Keine Oxidation.
Keine Kratzer.
Keine Fingerabdrücke.
Kein Öl.
Keine Gussstruktur.
Kein geschmiedetes Aussehen.
FERTIGUNGSQUALITÄT
Bauteil gefertigt auf einem High-End-CNC-Drehzentrum.
Mikrometergenaue Präzision.
Perfekte Konzentrizität.
Scharfe Übergänge.
Kontrollierte Fasen.
Industrielle Fertigungsqualität.
Erscheinungsbild eines Luft- und Raumfahrtbauteils.
FOTOREALISMUS
Physically Based Rendering (PBR)
Ray Tracing
Globale Beleuchtung
HDRI Studio Beleuchtung
Mikro-Oberflächendetail
Genaue Fresnel-Reflexionen
Anisotrope metallische Reflexionen
Extrem realistische Bearbeitungsspuren
Ultrarealistischer Edelstahl
Kein CGI-Aussehen
Kein Plastik-Look
BELEUCHTUNG
Professionelle industrielle Produktfotografie.
Weiche HDRI-Beleuchtung.
Weißes Studio.
Neutrale Reflexionen.
Saubere Schatten.
Ausgewogene Belichtung.
Hoher Dynamikbereich.
KAMERA
Dreiviertel-isometrische Perspektive.
Ca. 35 mm Brennweite.
Augenhöhe leicht über der Mitte.
Bauteil zentriert.
Großes Motiv.
Technische Zeichnung darunter sichtbar.
KOMPOSITION
Reproduzieren Sie die Kompositionssprache des bereitgestellten Soporte-Bildes.
Die Buchse muss visuell über ihrer technischen Zeichnung zu schweben scheinen.
Technische Zeichnung nimmt den gesamten Hintergrund ein.
Großes, zentriertes Produkt-Rendering.
Maßangaben um das Objekt herum.
Professionelles Zeichenlayout.
Minimalistisch.
Elegant.
Maschinenbau-Präsentation.
TECHNISCHE ZEICHNUNG
Erstellen Sie eine saubere ISO-Maschinenbauzeichnung unter dem gerenderten Bauteil.
Fügen Sie subtil hinzu:
Konstruktionslinien
Mittelkreuze
Schnittindikatoren
Hinweispfeile
Maßpfeile
Projektionslinien
Technische Kreise
Referenzgeometrie
Die Zeichnung muss authentisch aussehen, darf aber niemals visuell mit der gerenderten Buchse konkurrieren.
ANZUZEIGENDE MASSE
Zeigen Sie nur diese Maße an:
Ø22 mm
13.5 mm
M12
Maßtypografie:
ISO CAD-Stil.
Dünne schwarze Linien.
Professionelle technische Pfeile.
Keine unnötigen Anmerkungen.
SCHRIFTFELD
Schriftfeld unten rechts.
Professionelles ISO-Layout.
Titel
Buchse
Material
Duplex-Edelstahl
Oberfläche
Ra 1.6
Maßstab
2:1
Zeichnungsnummer
BUSH-01
Revision
A
Keine Logos.
Keine Firmennamen.
BILDQUALITÄT
Ultra-fotorealistisch
Industrielle Visualisierung
Qualität eines Engineering-Katalogs
Qualität einer Produktbroschüre
Ultrahohe Details
8K Texturtreue
4K End-Rendering
Extreme Schärfe
Professionelles Farbmanagement
Realistische Metallreflexionen
Mikroskopische Bearbeitungsdetails
WICHTIGE EINSCHRÄNKUNGEN
Referenzbild A definiert die Geometrie.
Referenzbild B definiert nur:
Beleuchtung
Kamera
Komposition
Präsentation
Ästhetik der technischen Zeichnung
Render-Qualität
Verändern Sie niemals die Geometrie der Buchse, um dem Soporte zu ähneln.
Behalten Sie die Maßgenauigkeit bei.
Behalten Sie den Fertigungsrealismus bei.
Erzeugen Sie ein Bild, das von einem echten CAD-Rendering nicht zu unterscheiden ist.
NEGATIVER PROMPT
Vermeiden Sie:
KI-generiertes Aussehen
Cartoon
Illustration
Anime
Plastik
Spielzeug
Low Poly
Mattes Metall
Raue Gussform
Schmiedetextur
Schmutziges Metall
Rost
Öl
Kratzer
Fingerabdrücke
Falsche Fasen
Falsches Gewinde
Falsche Proportionen
Falsche Abmessungen
Zusätzliche Bohrungen
Verzerrte Perspektive
CGI-Aussehen
Gefälschte Reflexionen
Schlechte Bearbeitungsspuren
Unschärfe
Rauschen
Wasserzeichen
Logos
Textartefakte
Halluzinierte Dimensionen
Duplizierte Objekte
Mehrere Teile
Hintergrundunordnung
